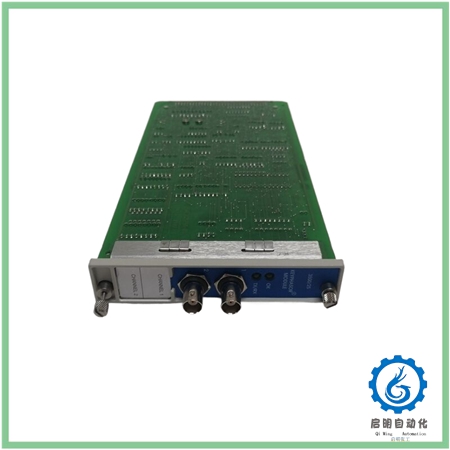

BENTLY 3500/25 125792-01 增强型键相器模块

Description

• BENTLY 3500/25 125792-01 模块详细介绍

  一、模块功能与特点

  1. 功能概述

  BENTLY 3500/25 125792-01 模块是一种增强型键相器模块，属于Bently Nevada 3500系列机械保护系统的一部分。该模块主要功能是将来自接近探头或磁性拾音器的输入信号转换为数字键相信号，用于精确测量旋转设备的轴转速和矢量参数（如1X振动幅度和相位）。此外，该模块还具备多种数字量控制功能，如数字输入、数字输出、高速计数、报警和诊断功能，以及通信接口。

  2. 特点

  • 双通道设计：作为半高双通道模块，它能够同时处理两路键相信号，提高了系统的灵活性和效率。
  • 增强型信号处理能力：与旧版模块相比，该模块在信号处理能力上有所提升，能够更精确地处理高速和复杂的键相信号。
  • 向下兼容性：设计上保持了与现有Keyphasor模块的兼容性，便于在遗留系统中升级使用。
  • 高速计数功能：支持高速计数，用于精确计量和监测脉冲信号的频率或数量。
  • 报警与诊断：内置报警功能，能够监测输入信号状态并在异常时触发警报，同时提供诊断功能以监测模块自身状态。
  • 通信接口：具备网络接口，支持多种通信协议（如TCP/IP、UDP、Modbus TCP），便于与其他设备进行数据交换和远程监控。
  • 坚固耐用：设计紧凑且坚固，适应恶劣工业环境，确保长期稳定运行。

  二、应用场景

  BENTLY 3500/25 125792-01 模块广泛应用于需要精确轴转速和相位测量的工业场合，如：

  • 旋转机械设备保护：如汽轮机、压缩机、发电机等关键设备的振动监测和保护。
  • 故障诊断：通过监测轴转速和相位变化，辅助诊断设备故障。
  • 性能优化：通过精确测量和分析轴转速和相位，优化设备运行性能。

  三、优势与关联

  优势

  • 高精度：增强型信号处理能力确保了高精度的轴转速和相位测量。
  • 灵活性：双通道设计提高了系统的灵活性和配置选项。
  • 兼容性：与现有系统的兼容性降低了升级成本，简化了安装和调试过程。

  与其他模块的关联

  • 与3500机架中的其他模块协同工作：如振动监测模块、位移监测模块等，共同构成完整的机械保护系统。
  • 支持TMR（三重模块化冗余）配置：在需要高可靠性的场合，可以与另外两个键相模块并行工作，提供冗余输入信号。

  四、使用说明与操作流程

  1. 安装与配置

  • 将模块插入3500机架的相应插槽中，确保模块安装稳固。
  • 根据系统需求配置输入信号源（接近探头或磁性拾音器），并将其连接到模块的输入端口。
  • 配置模块的通信参数（如IP地址、波特率等），以便与其他设备进行数据交换。

  2. 操作流程

  • 启动系统，检查模块指示灯状态，确保模块正常运行。
  • 通过上位机软件监控模块的输入信号和输出信号，调整参数以达到最佳监测效果。
  • 定期检查模块的报警和诊断信息，及时处理异常情况。

  由于本文为文本形式，无法直接提供图片或图表辅助说明。但以上内容已尽可能详细地描述了BENTLY 3500/25 125792-01 模块的功能、特点、应用场景、优势、与其他模块的关联以及使用说明和操作流程。如需更直观的了解，建议参考产品手册或联系供应商获取更多技术支持。
