Allen Bradley 1407-CGCM 组合式发电机控制模块

Description

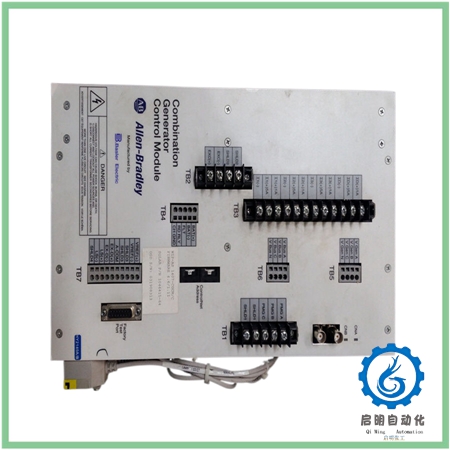

1407-CGCM是A-B罗克韦尔（Allen-Bradley/Rockwell）生产的一种组合式发电机控制模块（Combined Generator Control Module）。以下是对1407-CGCM的详细介绍：

一、基本功能

1. 发电机调节和控制：包括自动电压调节（AVR）、手动或现场电流调节（FCR）、功率因数（PF）控制、无功功率（VAR）控制等。在AVR和FCR控制模式下，它还可以通过可调斜坡实现软启动电压升高。
2. 保护和限制功能：在AVR、VAR和PF控制模式中，能限制过励磁（OEL）和欠励磁（UEL）。此外，还具有欠频补偿（伏特/赫兹）、线路跌落补偿等功能。
3. 同步和负载分担：能实现发电机并联与实际功率负载分担，以及一个或两个断路器的同步。

二、输入输出特性

1. 输入：包括单相或三相真实均方根发电机电压检测、单相双母线或三相单母线电压检测、三相发电机电流检测等。
2. 输出：具有额定电流为15A的脉宽调制输出功率级、离散冗余继电器输出、离散故障输出驱动器等。

三、通信和接口

1. CGCM设备配备有三个通信端口，包括冗余ControlNet连接器、用于与冗余CGCM进行专用通信的RS-232端口，以及一个用于工厂配置和测试的RS-232端口（通常不供客户使用）。

四、其他技术特点

1. 励磁电源：可以连接到发电机输出端（并联励磁）或永磁发电机上。
2. 工作温度范围：-20°C到70°C，存储温度范围：-40°C到85°C。
3. 具有看门狗定时器功能，用于监控系统运行。
