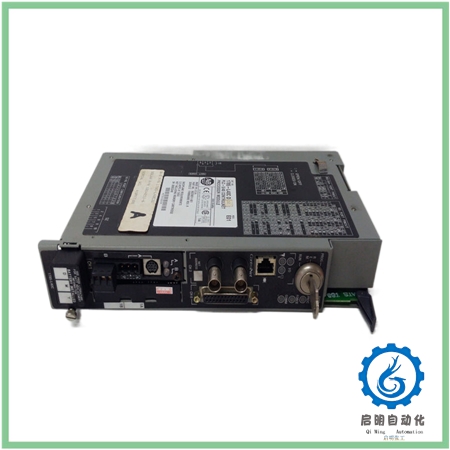

Allen-Bradley 1785-L40C ControlNet处理器模块

说明：1785-L40C处理器模块是由Allen Bradley设计和制造的ControlNet处理器模块。它是可通过PLC 5系列控制系统的元件来实现的。1785-L40C ControlNet处理器模块具有48K的电池支持SRAM。其I/O容量为2048个总I/O或2048个输入和2048个输出，以互补设置排列。1785-L40C ControlNet处理器模块在运行过程中，在5伏直流电压下可抽取3.3安培的背板。
1785-L40C的技术规范
制造商罗克韦尔自动化
品牌Allen Bradley
零件号/目录号1785-L40C
模块类型ControlNet处理器模块
处理器PLC-5/40
最大用户内存字48千字
电池支持的静态RAM是
EEPROM程序备份选项（使用1785-ME16、-ME32、-ME64和-M100）是
受保护内存编号
最大总I/O 2048（任意混合）或2048输入+2048输出（互补）
最大模拟I/O 2048
每个机架的I/O扫描时间在57.6 kbits/s时为10 ms，在115.2 kbit/s时为7 ms，在230.4 mbits/s时为3 ms
最大I/O机箱总数61
最大I/O机箱扩展本地0
最大I/O机箱通用远程32每个I/O链路最大
RS-232-C/422-A/423-A端口1
控制协处理器扩展端口是
UPC 10612598139337

约1785-L40C
1785-L40C PLC-5/40C是一款具有ControlNet网络功能的Allen-Bradley控制器，它是一个安装在1771 I/O机箱的I/O插槽上的48-KB字SRAM处理器和ControlNet功能，用于控制现场设备的输出和输入。处理器具有48KB的最大用户存储字，最大I/O容量为2048（2048输入和2048输出互补），以位逻辑测量的每个K字的最大程序扫描时间为0.5ms，扫描时间为每个K字2ms（典型）。控制器在5V DC下汲取3.3A的背板电流，运行时最大散热量为59 BTU/小时。控制器支持1785-CHBM ControlNet热备份盒带，用于系统的热备份，并支持1771、1794、1746和1791 8点、16点和32点模块以及智能I/O模块。控制器具有一个基本配置的RJ45连接器ControlNet网络访问端口，I/O传输速率为每秒5mb，用户可选择的网络更新时间为2-100ms，以及一个协处理器端口。

该控制器还配有一个用于编程的8针迷你DIN连接器和一个3针默认DH+端口，它还有一个25针D外壳串行端口，可选择传输速率范围在57.6K bit/s和230.4K bit/s之间，可选择扫描端口时间在57.6K bit/s时每个机架10ms和230K bit/s时每机架3ms之间。1785-L40C的最大散热量为59 BTU/小时，它是为在0-60摄氏度（32-140华氏度）的温度和5-95%的非冷凝相对湿度下运行而设计的，无需降级，控制器可以存储在–40-85摄氏度（–40-185华氏度F）。1785-L40C可以承受30G的操作冲击，在10-500Hz下可以承受1G的振动，并且它有一个开放式外壳。它重约1.42公斤（3磅），通过了UL、CE、CSA和C-TICK认证。
