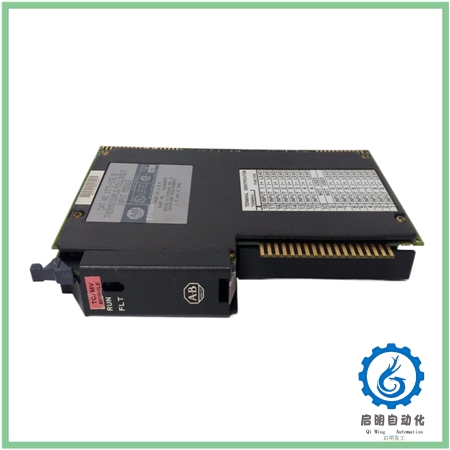

ALLEN BRADLEY 1771-IXE Thermocouple/Millivolt Input Module

1771-IXE技术规范
制造商罗克韦尔自动化
品牌Allen Bradley
PLC系列5
零件号/目录号1771-IXE
模块类型热电偶/毫伏输入模块
输入数量8，全部为同一类型或2种不同类型各4个
通道更新50毫秒/8通道；15位+符号
E、J、K、T、R和S型热电偶输入
电压范围类型E、J、K、R、S、T+/-99.99 mV
电阻输入类型+/-100 mV
电流范围N/A
冷接点补偿0-60摄氏度
数据格式4位BDC；2的补码二进制；Singed Magnitude Binary
背板电流750毫安
分辨率1摄氏度；1华氏度
所需外部电源无
处理器兼容性使用1771 I/O和块传输的任何A-B处理器
型号状态早期型号
校准自动校准（偏移和增益）
机箱兼容性任何1771 I/O机箱
典型交流信号延迟（关闭）45（+/-15）ms
典型直流信号延迟（关闭）50ms
安装架可安装
I/O数量8浮动差速器
UPC 10612598114280

关于1771-IXE
Allen-Bradley 1771-IXE是一个PLC 5模拟输入模块。它是一个热电偶/毫伏输入模块。该模块利用块传输读写（BTR）和（BTW）指令将输入数据字从其存储器传输到PLC处理器。1771-IXE需要在1771 I/O机箱中安装一个插槽，并且不需要外部电源。1771-IXE模块有8个浮动差分输入，用于热电偶或毫伏输入范围，包括E、J、K、T、R和S型热电偶和+/-100毫伏。同一类型允许8个输入，或者两种不同类型各允许4个输入。1771-IXE包括冷端补偿，精度范围为0至60摄氏度和+/-0.5摄氏度。它具有摄氏度或华氏度的可选温标，温度分辨率为1摄氏度或1华氏度，毫伏分辨率为10µV。

Allen-Bradley 1771-IXE在5V时需要750mA的背板电流负载，并且每8个通道的通道更新时间为50毫秒。其接线与1771-WI现场接线臂相连，无需在更换模块时断开接线。1771-IXE的最大功耗为4.25瓦，最大散热量为14.5 BTU/小时。键控带必须放置在仅接受该模块的引脚20至22和引脚24至26之间。1771-IXE模块具有可由用户选择的高温和低温警报。它在前面板上包含一个绿色RUN（运行）和一个红色FLT指示灯，用于指示电源和故障状态。在通电期间，它执行自我诊断并报告其状态。它在热电偶出现故障时提供开路检测。1771-IXE自动校准每个通道的偏移量和增益，无需电位计。

Allen-Bradley 1771-IXE是一个模拟输入模块，具有八（8）个热电偶和毫伏输入通道。此模块可与任何PLC5机箱兼容安装。该模块可以针对摄氏度和华氏度进行配置。

此模块是一个单插槽模块，可直接安装到1771机箱插槽中。只要电源的尺寸足以向模块提供背板电源，它就可以安装到任何开放式插槽中。该热电偶/毫伏输入模块支持E、J、K、T、R和S型热电偶，而支持的毫伏值为+/-100mV。该模块配有冷接点补偿。

该模块适用于-270至1000摄氏度、-210至1200摄氏度、-270至1380摄氏度、-50至1780摄氏度和-270至400摄氏度等测量范围。

该模块特别适用于温度应用，因为热电偶传感器是温度测量设备。此外，电阻输入兼容性可用于测量设备的位移，通常在工厂自动化应用中。

该模块的温度分辨率为1摄氏度或1华氏度。它还提供了用户定义的高温和低温警报，可以连接到人机界面（HMI）或监控控制和数据采集（SCADA）系统进行监控。

该模块将接收到的毫伏信号转换为二进制或BCD格式。它具有IPTS-68标准NBS-MN-125的热电偶线性化。
