IS210AEPSG1A Mark VIe系统设计的PCB组件

产品说明

IS210AEPSG1A是通用电气壳公司GE工业系统专门为Mark VIe系统设计的PCB组件。设计用于燃气或蒸汽涡轮机管理的Mark VIe涡轮机控制系统是通用电气工业系统公司在“Speedtronic”系列下发布的最后一批系统之一，该系列包括以太网通信功能。IS210AEPSG1A电源板定期监控大型涡轮机组件的振动、轴电压升高、火焰检测和温度等问题。它既使用通用输入/输出，也使用专用输入/输出。由于IS210AEPSG1A电源板是通用电气公司原有IS210AEPSG1产品的子产品，因此被视为PCB的改进版本。IS210AEPSG1A通过包含单一功能修订版对该原始产品进行了修订，评级为“A”级。

硬件提示和规格

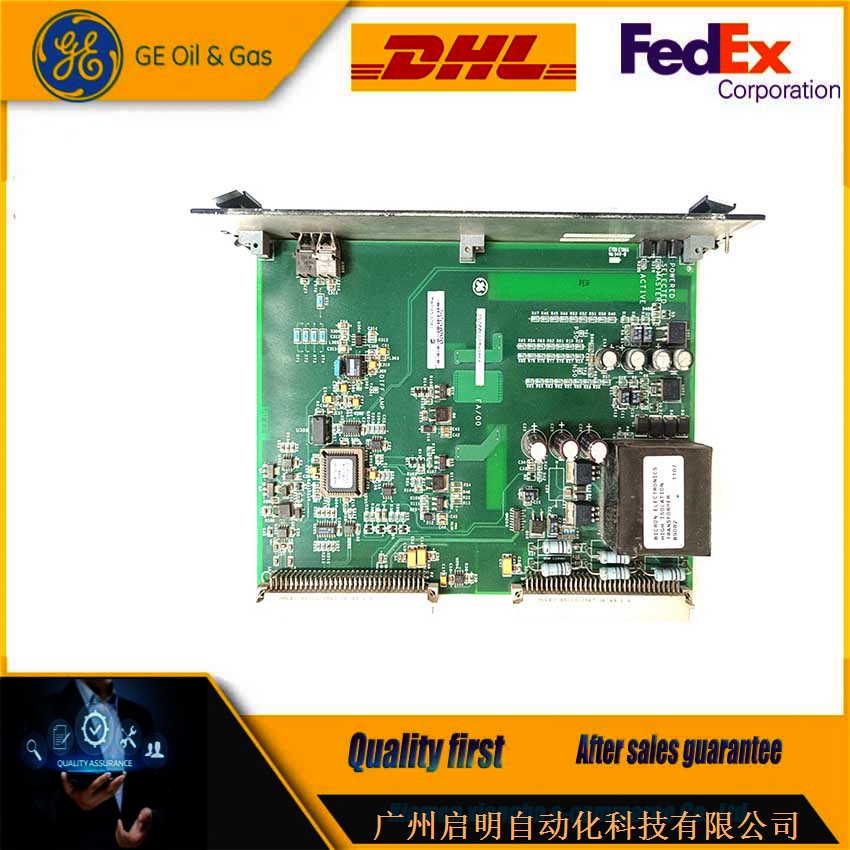

IS210AEPSG1A是一个电源板组件。具体来说，这款AEPSG1A型号是一款小型矩形电路板，元件密度非常高。IS210AEPSG1A板的组件密度由许多标准发布的工厂钻孔提供支持。主板的四个角都进行了钻孔，并且在主板本身的几个位置有工厂制作的钻孔标记。为了提供额外的电压和浪涌保护，该板由变压器、电源和电感线圈组成。电路板上还有四对不同尺寸的保险丝，较大组件的左边缘附近有一条单独的四保险丝线。

IS210AEPSG1A具有由金属薄膜制成的电阻器，并使用了几个金属氧化物变阻器组件，以及由陶瓷材料和聚酯乙烯制成的电容器。此外，这种AEPS缩写板的特点是其表面上有几个高压电解电容器，这些电容器单独或成对分组。该电源板总共有十一个散热器、多个插入式连接器、插头连接器和从三针到八针的接头连接器，以及许多用于故障检测和诊断应用的LED指示灯。该板有几个集成电路，并使用TP测试点和晶体管。所有这些前面提到的硬件组件都应该在标准类型的印刷电路板涂层的固体基层下受到保护。虽然普通样式的PCB涂层不会产生与保形涂层型号相同的完全广泛的化学保护层，但它比保形涂层厚得多，并且通常被认为更耐用。

通过使用认真的IS210AEPSG1A零件号细分，发现了特定于该IS210AEPSG1A型号电源板的PCB涂层的正常样式。个性化的IS210AEPSG1A零件号可产生大量相关的产品特定信息，包括该PCB的特殊组装版本、功能首字母缩写词和A级功能修订版，以及其正常的PCB涂层样式。有关IS210AEPSG1A个性化产品零件号的更多信息，请访问上面“手册”选项卡中的IS210AEPSG1A零件号分解图。
