IS200WEMAH1A 用于其Mark VIe系列风力涡轮机控制系统

产品说明

IS200WEMAH1A是由GE制造的Mark VIe系列组件；更具体地说，是通用电气壳公司GE Energy。Mark VIe是以Speedtronic名称创建和发布的最后一批燃气/蒸汽涡轮机管理系统之一，在这种情况下，它为一系列兼容的燃气、蒸汽和风力涡轮机提供控制系统选项。这款IS200WEMAH1A Mark VIe系列印刷电路板专为风力涡轮机控制应用而设计，具有评级为“A”级的单一功能版本。此次A级修订是一次功能性修订，因为它对IS200WEMAH1A主板的整体功能进行了改进，而没有牺牲耐用性或美观性。如上所述，IS200WEMAH1A主板上出现的单一功能修订版是从原始IS200WEMAH1A主板修改而来的。

硬件提示和规格

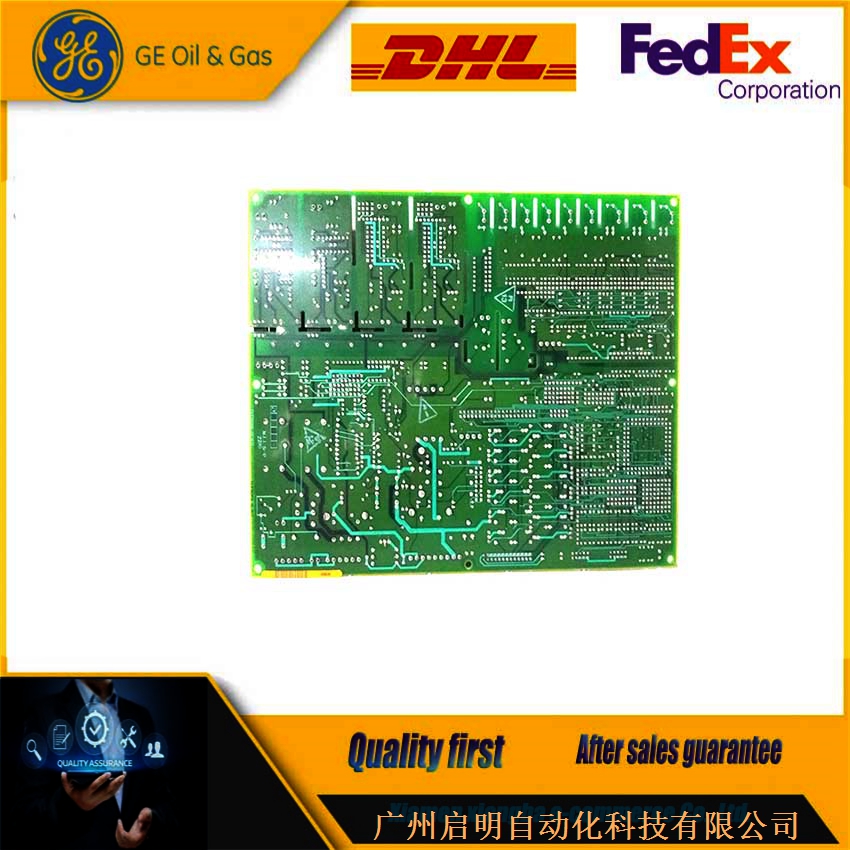

IS200WEMAH1A是一款相对较大、元件密集的电路板。电路板上有一个大变压器和一个小变压器。主板的中心设计用于容纳辅助主板，并有四个支架安装在主板上，以便在安装主板时支撑主板。两个垂直插头位于这些支架附近，用于子板的电源/通信。在辅助板位置的另一侧，有一行标有“Estop”和DIN01至DIN33的电阻。WEMA缩写的IS200WEMAH1A板使用27个数字输入、2个模拟热敏电阻温度传感器输入、9个继电器触点输出和3个单独的固态继电器输出。

is 200 we mah 1a；s板组件包括四个接线板。这些接线板组件沿着电路板边缘并排放置，并与总共十五个继电器/接触器配对。该板有九个散热器组件，其中大多数位于其对应的继电器组件旁边。IS200WEMAH1A基板上的其他明显组件包括六个保险丝、一个开关组件、几个高压电解电容器以及其他电容器、端子触点和电阻器，包括金属薄膜和CCR电阻器。IS200WEMAH1A板组件中包括三种不同的保险丝类型:

• LITTELFUSE 218.315，218.315H，218.315HXP
• 库伯·巴斯曼GDC-3.15A，LITTELFUSE 218 3.15
• 库珀·布斯曼BK/S506-1-RLITTELFUSE 218001、218001MXP、218001P

就连接器类型而言，这款WEMA缩写板有两个垂直引脚接头连接器、三个黑色插头（P2、P5和J7）和18个白色插头，从2位插头到18位插头不等。如IS200WEMAH1A板的个性化产品编号中的IS200系列标签所示，该型号PCB不使用任何特殊的组件类型，但需要注意的是，其单一功能版本可能会改变工厂定义的性能规格或PCB尺寸。
