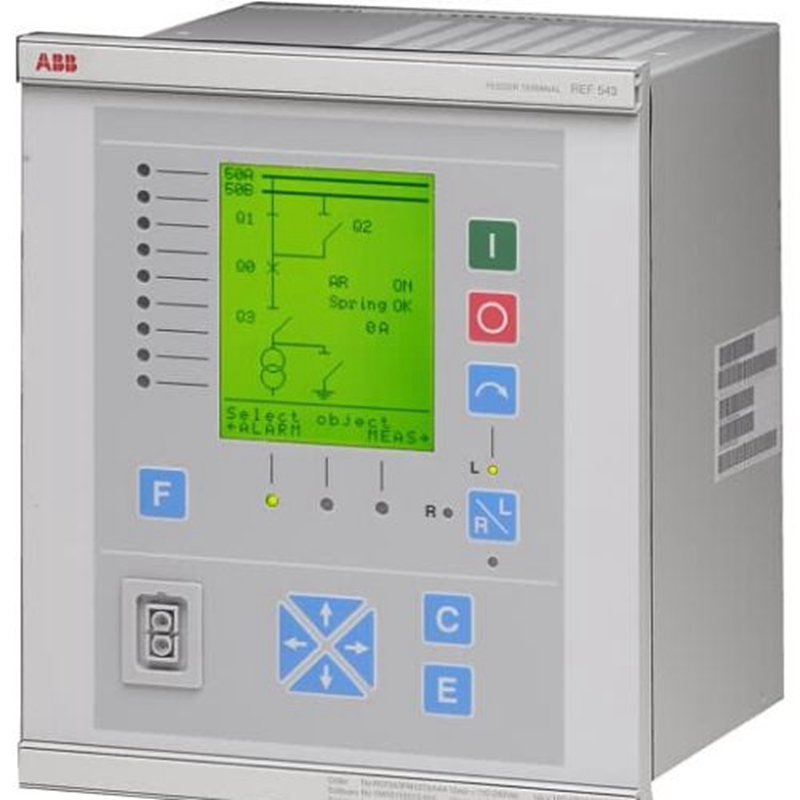

ABB馈线终端REF 545数字继电器

REF 545馈电端子设计用于中压网络的保护、控制、测量和监控。REF 545馈电端子可用于不同类型的开关设备，包括单母线、双母线和双工系统。

保护功能还支持不同类型的网络，例如隔离中性网络、谐振接地网络和部分接地网络。应用领域还包括中型三相异步电动机以及用于无功功率补偿的并联电容器组的保护和控制。除了保护、测量、控制、状态监测和一般功能外，REF 545馈线终端还配备了大量PLC功能，可将变电站自动化所需的多种自动化和顺序逻辑功能集成到一个单元中。

数据通信属性包括以下通信标准:通过SPA-ZC 400的SPA总线、LON总线、IEC 60870-5-103、IEC 61850、通过SPA-ZC 302的Profibus DPV1、DNP 3.0以及与更高级设备的Modbus通信。此外，LON通信和PLC功能最大限度地减少了馈线终端之间的硬接线需求。

馈线终端编号541/543/545

保护技术支持您的目标基于成熟的技术，REF 541/543/545馈线终端为您提供支持公用网络和工业应用的解决方案，包括各种网络类型和各种开关设备配置。REF馈线终端通过提供合适的功能和全面的数据交换，支持您提供高质量电力和实现高效电力系统处理/管理的目标。

支持您提供高质量电力的目标实现预防性维护和缩短停电时间增加资产管理的价值准确的故障定位、状态监控、运行数据和监控一目了然灵活的连接满足您的所有通信需求lEG 61850支持和同步双端口通信

一种产品–大量机会

REF 541/543/545馈线终端在单个封装中带来了许多好处。例如，基于阻抗的短路和接地故障故障定位器通过减少现场工作和提高网络控制的准确性显著缩短了停电时间。状态监控为预防性维护铺平了道路，增加了资产管理的价值。测量和控制功能通过例如提供全面的电能质量数据来增强网络运行和管理。标准配置解决方案中提供了全面的保护功能。由于终端具有无与伦比的灵活性，还可以对其进行修改以满足特定要求。

经济高效且全面

REF 541/543/545保护和控制技术在一个装置中结合了多种功能。控制、运营数据和监控都一目了然。从过程指标到电力系统设备状况的所有内容都被全面涵盖。通过将多种功能集成到同一个单元中，您可以实现成本效益、高系统可靠性、安全性和可操作性。借助连接包，REF 541/543/545终端与上级系统的连接大大简化。因此，工程时间大大减少。

范围

馈线保护继电器

产品优势

• 许多不同类型电网的保护功能
• 可编程逻辑功能（PLC）
• 广泛支持不同的通信协议
• 用于快速无干扰通信的光通信

产品特性

• 通过传统测量变压器或电流传感器和分压器进行电压和电流测量
• 各种网络短路故障定位仪
• 通过SPA-ZC 400适配器支持IEC 61850协议
• 34个二进制输入和26个输出继电器
